在CAD软件中，标题栏是一个重要的元素，用于标识绘图文件的信息，包括文件名、作者、日期等。本文将详细介绍如何在CAD中绘制一个尺寸为主题的标题栏，以便更好地管理和组织绘图文件。
一：确定绘制范围

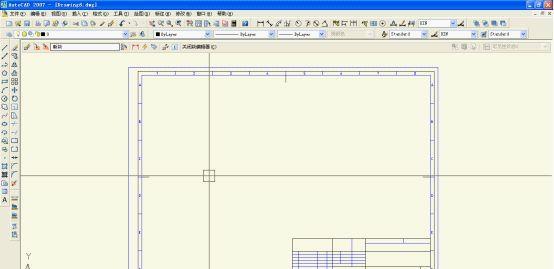

我们需要确定绘制标题栏的范围。一般来说，标题栏位于绘图纸的右下角，所以我们需要在CAD中设置绘图纸的尺寸和边界。
二：创建标题栏矩形
在CAD中，我们可以使用矩形工具创建标题栏的形状。选择矩形工具后，点击鼠标左键，在绘图纸的右下角拖动鼠标，确定矩形的大小和位置。
三：添加标题栏内容
在创建好矩形后，我们可以开始添加标题栏的内容了。一般来说，标题栏包括文件名、作者、日期和比例尺等信息。选择文字工具，在矩形内点击鼠标左键，输入相应的信息。
四：设置文字样式和大小
为了使标题栏更加美观和易读，我们可以设置文字的样式和大小。选择文字样式工具，在CAD中选择合适的字体和字号，然后将其应用到标题栏的文字上。
五：调整标题栏布局
有时候，我们可能需要调整标题栏的布局，以适应不同的绘图纸尺寸和需求。选择移动工具，在CAD中选择标题栏的文字或矩形，然后拖动鼠标进行调整。
六：设置标题栏背景色
为了让标题栏更加突出和醒目，我们可以设置其背景色。选择填充工具，在CAD中选择合适的颜色，并将其应用到标题栏的矩形上。

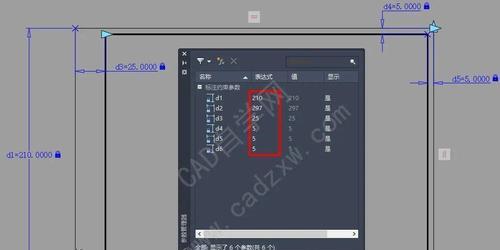

七：插入尺寸标注
作为尺寸为主题的标题栏，我们还可以在其上插入尺寸标注。选择标注工具，在CAD中选择合适的标注类型和样式，然后将其应用到标题栏中需要标注的位置上。
八：调整标题栏位置
有时候，我们可能需要调整标题栏的位置，以便更好地与绘图内容配合。选择移动工具，在CAD中选择标题栏的矩形或文字，然后拖动鼠标进行调整。
九：添加其他细节
根据实际需求，我们还可以在标题栏中添加其他细节，如公司名称、项目名称等。选择文字工具，在矩形内点击鼠标左键，输入相应的信息。
十：保存标题栏模板
为了方便以后的使用，我们可以将绘制好的标题栏保存为模板。选择保存工具，在CAD中选择保存为模板，然后为其命名并保存到合适的位置。
十一：应用标题栏模板
下次在新建绘图文件时，我们可以直接应用之前保存的标题栏模板。选择导入工具，在CAD中选择之前保存的模板文件，然后将其应用到新建的绘图文件中。
十二：修改标题栏信息
如果需要修改标题栏中的信息，我们可以选择编辑工具，在CAD中选择标题栏的文字或矩形，然后进行相应的修改。
十三：删除标题栏
如果不再需要标题栏，我们可以选择删除工具，在CAD中选择标题栏的矩形或文字，然后点击删除按钮将其删除。
十四：常见问题和解决方法
在绘制标题栏的过程中，可能会遇到一些问题，比如文字显示不清晰、矩形大小不符合要求等。针对这些问题，我们可以参考CAD的帮助文档或搜索相关教程进行解决。
十五：
通过本文的介绍，我们了解了如何在CAD中绘制尺寸为主题的标题栏。标题栏的绘制不仅有助于更好地管理和组织绘图文件，还可以提高绘图效率和准确性。希望读者能够通过学习，掌握这一重要技能，并应用到实际工作中。
